Cinta Transportadora, con Cables de Acero; Banda Transportadora de Cables de Acero; Transportadores Industriales; Cinta Transportadora con Refuerzo de Acero

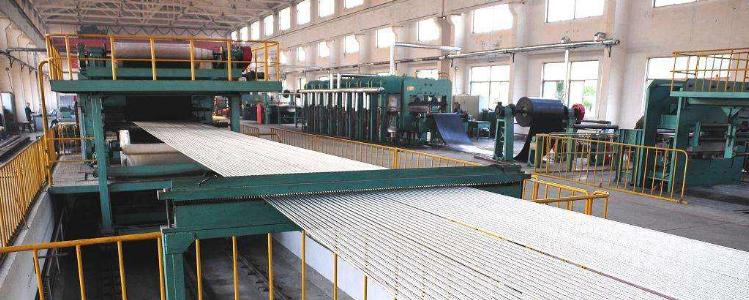

Cinta transportadora con cables de acero ordinaria

Las cintas transportadoras con cables de acero son utilizadas en diversas aplicaciones, especialmente en la industria minera, metlurgica, del carbón, eléctrica, química, en puertos, etc.

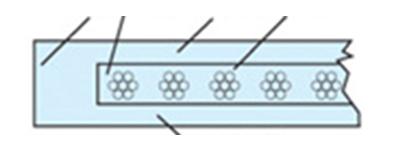

Estructura

Su carcasa consiste de cables de acero galvanizados, organizados de izquierda a derecha de manera uniforme y su núcleo de caucho tiene excelentes propiedades de adhesión. Las cubiertas de caucho inferior y superior cubren la carcasa para formar la banda transportadora.

Detalles
  • Serie STSerie ST
  • Serie GXSerie GX

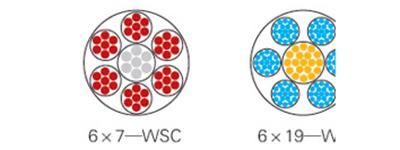

  • Estructura de cables de acero Estructura de cables de acero
Características
  • Alta resistencia a la tensión. Su baja elongación permite movimientos cortos de recogida. Excelente seguimiento de poleas. Ideal para transportar materiales a largas distancias, con mayor capacidad y a alta velocidad.
  • El núcleo de caucho tiene la capacidad de permear en los cables de acero para así lograr mejores propiedades de adhesión entre el caucho y los cables de acero galvanizado.
  • Cables de acero resistentes al óxido.
  • Menor riesgo de que los cables de acero se tuerzan entre ellos; son resistentes a la fátiga dinámica para así extender la vida útil de este modelo de cinta transportadora.

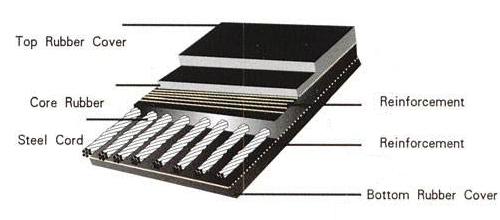

Cinta transportadora con refuerzo de cables de acero transversal

Estructura: con cables de fibra o fibra de tela estan o cualquier otra capa de refuerz organizados de manera transversal, colocados de forma perpendicular al cable de acero, . cables de acero o

Características: excelente resistencia a impactos y desgarros.

Parámetros técnicos de la cinta transportadora con cables de acero GB/T9770
Item ST 630  ST 800  ST 1000  ST 1250  ST 1600  ST 2000  ST 2500  ST 3150  ST 3500  ST 4000  ST 4500  ST 5000  ST 5400
Resistencia a la tracción longitudinal (N/mm)  630 800 1000 1250 1600 2000 2500 3150 3500 4000 4500 5000 5400
Diámetro nominal máx. del cable de acero (mm)  3.0 3.5 4.0 4.5 5.0 6.0 7.2 8.1 8.6 8.9 9.7 10.9 11.3
Espacio entre cables de acero (mm)  10 10 12 12 12 12 15 15 15 15 16 17 17
Espesor de la cubierta superior (mm)  5 5 6 6 6 8 8 8 8 8 8 8.5 9
Espesor de la cubierta inferior (mm)  5 5 6 6 6 6 6 8 8 8 8 8.5 9
* Banda de caucho kg/㎡  18.6 20.3 23.5 25.4 27.0 33.1 36.1 42.5 45.5 46.6 51 59 62
Ancho (mm)  Cantidad de cables de acero
800 75 75 63 63 63 63 50 50 50
1000 95 95 79 79 79 79 64 64 64 64 59 55 55
1200 113 113 94 94 94 94 76 76 77 77 71 66 66
1400 133 133 111 111 111 111 89 89 90 90 84 78 78
1600 151 151 126 126 126 126 101 101 104 104 96 90 90
1800   171 143 143 143 143 114 114 117 117 109 102 102
2000     159 159 159 159 128 128 130 130 121 113 113
2200           176 141 141 144 144 134 125 125

Nota: para cintas transportadoras de 100-350m, el largo de la banda se tiene que escoger basándose en el grosor, ancho, transporte y condiciones de la instalación.

*El peso de la banda de caucho puede variar según la densidad y grosor de la cubierta de caucho.

Diámetro mínimo de rodillo recomendado, Serie ST
Model o ST 630  ST 800  ST 1000  ST 1250  ST 1600  ST 2000  ST 2500  ST 3150  ST 3500  ST 4000  ST 4500  ST 5000  ST 5400
Diámetro min. de rodillo (mm)  500 500 630 800 1000 1000 1250 1400 1600 1600 1600 1800 1800
Parámetros técnicos de la cinta transportadora con cables de acero - MT668
Modelo  ST/S 630  ST/S 800  ST/S 1000  ST/S 1250  ST/S 1600  ST/S 2000  ST/S 2500  ST/S 2800  ST/S 3150  ST/S 3500  ST/S 4000  ST/S 4500  ST/S 5000  ST/S 5400
Resistencia a la tracción longitudinal (N/mm)  630 800 1000 1250 1600 2000 2500 2800 3150 3500 4000 4500 5000 5400
Diámetro nominal máx. del cable de acero (mm) 3.0 3.5 4.0 4.5 5.0 6.0 7.2 7.5 8.1 8.6 8.9 9.7 10.9 11.3
Epesor de la cubierta superior (mm)  5.0 5.0 6.0 6.0 6.0 8.0 8.0 8.0 8.0 8.0 8.0 8.0 8.5 9.0
Espesor de la cubierta inferior (mm)  5.0 5.0 6.0 6.0 6.0 8.0 8.0 8.0 8.0 8.0 8.0 8.0 8.5 9.0
Ancho (mm)  Cantidad mínima de cables de acero
800 75 75 63 63 63 63 50 50 50 50
1000 95 95 79 79 79 79 64 64 64 64 64 59 55 55
1200 113 113 94 94 94 94 76 76 76 77 77 71 66 66
1400 133 133 111 111 111 111 89 89 89 90 90 84 78 78
1600 151 151 126 126 126 126 101 101 101 104 104 96 90 90
1800 171 171 143 143 143 143 114 114 114 117 117 109 102 102
2000 196 196 159 159 159 159 128 128 128 130 130 121 113 113
2200 216 216 176 176 176 176 141 141 141 144 144 134 125 125
Capacidad de la cubierta de caucho
Item Índice
 Resistencia a la tracción ≧15.0Mpa
Elongación de rotura ≧350%
Abrasión ≦200mm³
Fuerza adhesiva de los cables de acero
Modelo  Fuerza adhesiva de los cables de acero (≧KN/m)  Modelo  Fuerza adhesiva de los cables de acero (≧KN/m)
 Antes de envejecimiento Después de envejecimiento Antes de envejecimiento Después de envejecimiento
ST/S630 67 50 ST/S2800  134 124
ST/S800 75 69 ST/S3150  143 135
ST/S1000  82 77 ST/S3500  151 140
ST/S1250  90 84 ST/S4000  155 144
ST/S1600  97 90 ST/S4500  168 157
ST/S2000  112 105 ST/S5000  186 175
ST/S2500  130 122 ST/S5400  192 180
Parámetros técnicos de la cinta transportadora con cables de acero S
Modelo  GX 630  GX 800  GX 1000  GX 1250  GX 1600  GX 2000  GX 2500  GX 3000  GX 3500  GX 4000  GX 4500  GX 5000  GX 5500
6+7+6 6+7+6 6+7+6 6+7+6 7+9+7 7+9+7 8+11+8 8+12+8 8+12+8 8+13+8 8+14+8 8+14+8 8+15+8
Resistencia a la tracción longitudinal (N/mm) 630 800 1000 1250 1600 2000 2500 3000 3500 4000 4500 5000 5500
Diámetro nominal máx. del cable de acero (mm) 4.5 4.5 4.5 4.5 6.0 8.0 7.2 8.3 8.7 9.1 9.7 10.9 11.3
Espacio entre cables de acero (mm) 20 17 13.5 11 20 16 17 18 18 17 16 17 17
Espesor de la banda de caucho (mm)  19 19 19 19 23 23 27 28 28 29 30 30 32
*Peso de banda de caucho kg/m2  21.3 23.9 25 25.7 32.2 33.7 40.2 41.9 43.6 46.6 49.8 51.8 55.9
Ancho (mm)  Cantidad de cables de acero
800 38 45 56 69 38 47 44 43
1000 48 56 70 87 48 60 56 53 53 56 60 56 56
1200   68 86 104 58 72 68 64 64 68 72 68 68
1400     100 122 66 84 78 74 74 79 84 79 79
1600     116 140 76 95 90 86 85 90 96 91 91
1800     127 157 86 108 102 96 96 101 107 103 103
2000     142 173 96 120 113 107 107 113 120 114 114
2200           132 125 118 118 125 133 125 125

* Peso de banda de caucho de 1m de largo y 1m de ancho. El peso de la banda de caucho podría variar según el grosor y densidad de la cubierta de caucho.

Diámetro mínimo de rodillo recomendado, Serie GX
Modelo  GX630  GX800  GX1000  GX1250  GX1600  GX2000  GX2500  GX3000  GX3500  GX4000  GX5000  GX5500
Diámetro min. de rodillo (mm) 800 800 800 800 1000 1000 1250 1400 1600 1800 1800 2000

Tenemos disponibles cubiertas de caucho: comunes, ignífugas, resistentes al frío o al calor, resistentes a la abrasión, resistentes a ácidos y aceite, entre muchas otras más.

Parámetros estándar de la cinta transportadora con cables de acero
Tipo Parámetros principales
Tipo común GB/T9770
 De alto grado DTN22131 Grado X
Ignífuga MT147 MT6 68
Ignífuga común GB/T10822
Resistente al calor GB/T20021
Resistente a la abrasión Pérdida por abrasión ≦90mm3
Resistente a la abrasión y al calor  ≦125℃, pérdida por abrasión ≦150mm3
 Resistente al frío Temperatura de fragilidad: -20℃－50℃
