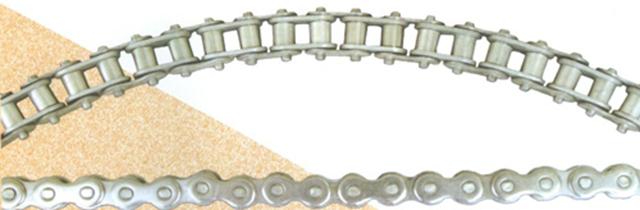

Cadena de Rodillos; Cadenas Transportadoras; Cadenas de Transporte

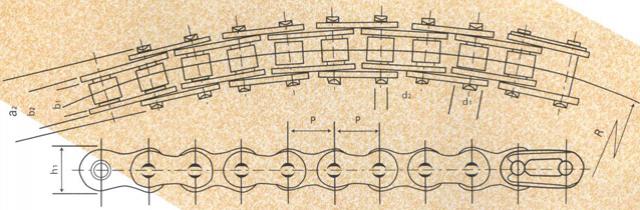

Item Paso Diámetro externo del rodillo  Ancho interno del pasador  Diámetro del pasador  Altura de placa Ancho externo del pasador Longitud del pasador  Radio de curvatura Carga max. permitida Peso Kg/m
pasador  P mm d1(max) mm b1(min) mm d2(max) mm h1(max) mm b2(max) mm a2 mm R(min) mm Q(min) daN
40SB  1/2 12.70 7.92 7.85 3.45 12.33 11.18 16.6 356 900 0.57
50SB  5/8 15.875  10.16 9.4 4.37 15.35 13.84 20.8 406 1500 0.98
60SB  3/4 19.05 11.91 12.57 5.08 18.34 17.75 25.7 508 2240 1.42
80SB  1 15.875  15.88 15.75 7.19 24.39 22.61 34.1 711 4090 2.40
