Fabricantes de Cadenas Transportadoras

Cadenas de Elevación; Cadenas Transportadoras; Cadenas de Transporte

Las cadenas de elevación se utilizan principalmente para el transporte de una amplia gama de materiales tales como cemento, o en la industria eléctrica, metalúrgica, del carbón, en la minería, ingenieria química, puertos, etc. Asimismo, estas cadenas son usadas en diversos procesos como transmisión de materiales, mezcla, cribado, triturado, molienda, fundición, carga y descarga.

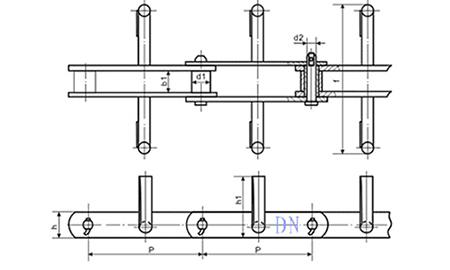

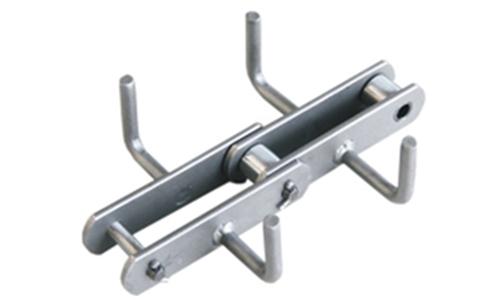

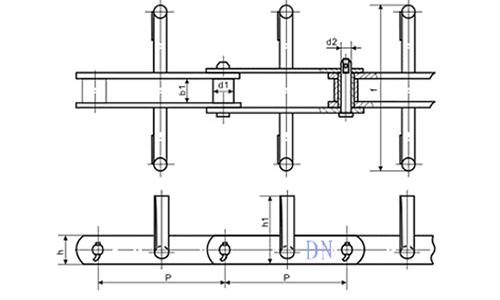

Cadenas Transportadoas tipo FU

Utilizadas principalmente en el transporte de materiales como cemento; en industrias como la eléctrica, metalúrgica, minería, ingeniería química, puertos, etc. Las cadenas transportadoras tipo FU también son ideales para procesos tales como transmisión de materiales, mezcla, cribado, trituración, molienda, fundión, carga y descarga.

Item	Paso p	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	Longitud del pasador １１	Altura del gancho de cadena h１	Ancho del gancho de cadena １２	Carga de TracciónＱ
Item	mm							Kn
FU150	101.6	26.5	27	11.5	70	36	120	100
FU200	152.4	36	36.5	15.5	90	65	170	240
FU270	152.4	36	36.5	15.5	90	85	240	240
FU350	200	44.5	51.8	19.1	120	140	315	312
FU410	200	48.5	57.6	22.2	126	140	370	396
FU500	300	63.5	67.4	31.75	146	180	460	835
FU600	300	70	75	35	170	200	560	900
FU700	300	48.5	57.6	22.2	126	215	670	1100

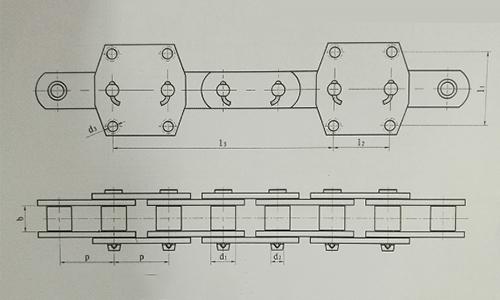

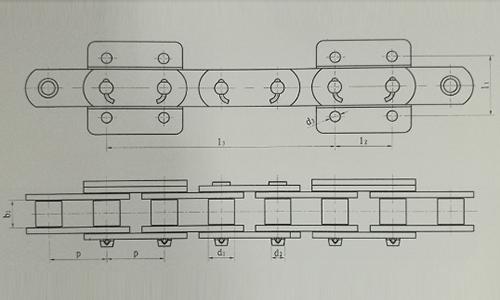

Cadena Transportadora tipo NBH

Item	Paso p	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	Dimensión de tolva				Carga de Tracción Ｑ
	Paso p	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	１１	１２	１３	d３	Carga de Tracción Ｑ
	mm								kN
NBH300	75	34.9	37.1	15.88	80	75	300	14	236
	76.2	35	37	18	80	75	304.8	14	300
	150	35	37	18	80	75	300	14	300
NBH450	100	50	54	26	115	100	400	18	600
NBH450	100	50	57	30	115	100	400	18	720
NBH600	125	57.2	66.7	28	110	125	500	18	650
NBH600	125	60	68	36	140	125	500	18	980
NBH900	150	80	93	42	190	190	600	22	1500

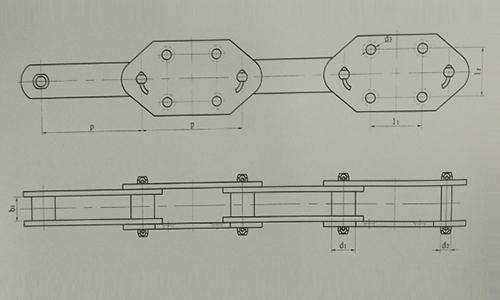

Cadenas Transportadoras Tipo NE

Item	Paso p	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	Dimensiones de la tolva			Carga de tracción Ｑ
	Paso p	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	１１	１２	d３	Carga de tracción Ｑ
	mm							Kn
NE50	152.4	36	36.5	15.5	75	70	14	245
NE100	200	44.5	51.8	19.1	100	80	18	313
NE150	200	48.5	57.6	22.2	100	80	18	396
NE200	250	63.5	67.4	31.75	140	100	18	925
NE300	250	70	75	35	140	100	18	1250

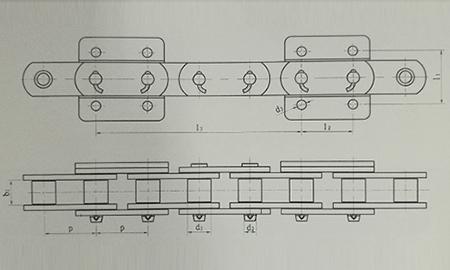

Cadena Transportadora tipo NSE

Item	Paso p	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	Dimensiones de la tolva				Carga de tracciónＱ
	Paso p	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	１１	１２	１３	d３	Carga de tracciónＱ
	mm								kN
NSE100	75	36	36.5	15.5	80	75	300	15	275
NSE200	100	44.5	51.8	19.1	105	100	400	18	395
NSE300	100	48.5	57.6	25	105	100	400	18	565
NSE400	125	63.5	67.4	31.75	130	125	500	18	945
NSE500	125	70	75	35	130	125	500	18	1250
NSE600	150	75	82.5	38.5	175	150	600	18	1470
NSE700	150	75	82.5	38.5	175	150	600	18	1470
NSE900	150	75	82.5	38.5	160	150	600	22	1470
NSE1000	150	82	88.6	41.7	160	150	600	22	1500

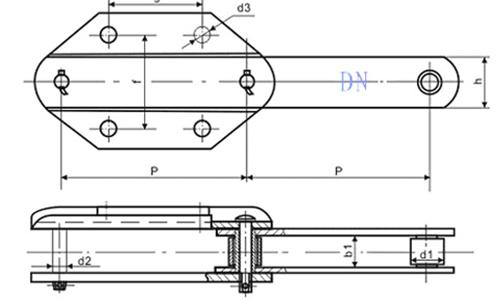

Cadena Transportadora tipo SSN

Item	Paso P	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	Dimensiones de la tolva				Carga de tracción Q
	Paso P	Diámetro de rodillo d１	Ancho interno del pasador b１	Diámetro del pasador d２	L1	L2	L3	D3	Carga de tracción Q
	MM								kN
SSN75	75	29	30	14.52	75	75	200	14	200
SSN76.2	76.2	35	37	15.88	80	75	304.8	14	220
SSN100	100	52	66.3	27	100	100	400	18	600
SSN125	125	50.8	57	24	110	125	600	22	520
SSN150	150	57.2	66.7	28	140	150	300	22	800
SSN160	160	60	56	30	100	80	320	14	740
SSN200	200	34.9	37.1	16	100	100	400	16	250
SSN250	250	57.2	66.7	28	100	125	500	18	700
SSN300	300	50.8	57	26	140	150	600	22	550
